红色外墙带车库四层自建房设计图，带屋顶露台

• 包含 效果图 建筑图 结构图 给排水图 电气图
• 图纸编号F839
• 建筑结构未知
• 预算造价26~32万（仅供参考）
• 占地面积120平方米（尺寸/户型可定制）

图纸介绍

开间：9.76米，进深：11.66米，

建筑层数：四层；

建筑高度：14.4米（带坡屋顶）；

结构形式：砖混结构；

设计功能：

一层：车库、客厅、卫生间、厨房、餐厅；

二层：主卧室、卫生间、起居室、阳台、卧室、阳台、卧室；

三层：主卧室、露台、卫生间、活动室；

图纸目录：

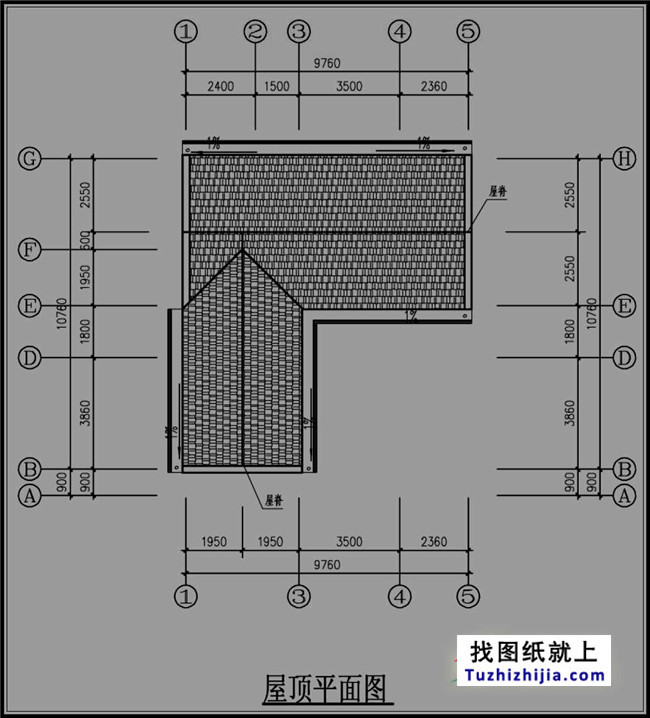

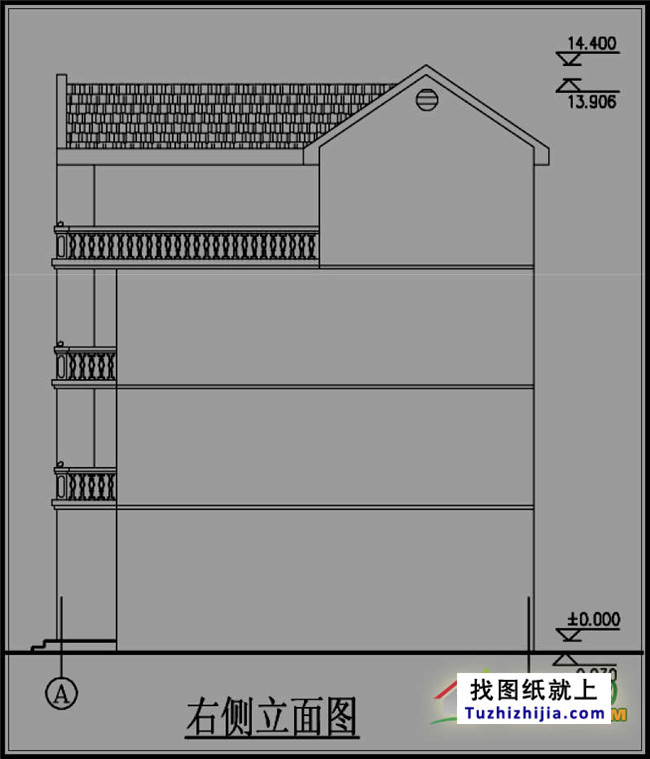

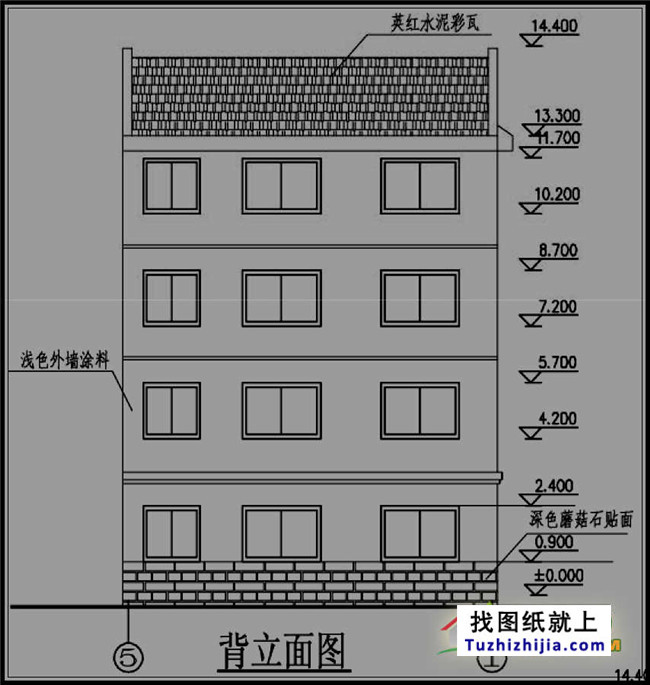

建筑图：一层平面图、二~三层平面图、四层平面图、屋顶平面图、正立面图、背立面图、侧立面图、1-1剖面图；



图纸完全符合设计规范，保证能正常施工建造！

购图说明

• 本款图纸符合设计规范，含全套建筑图、结构图、水电图、效果图，可用于自建别墅、自建房屋。
• 如果对图纸的尺寸、户型不满意，本公司可根据您的需求私人定制，详情请咨询客服。
